一、机床型号名称

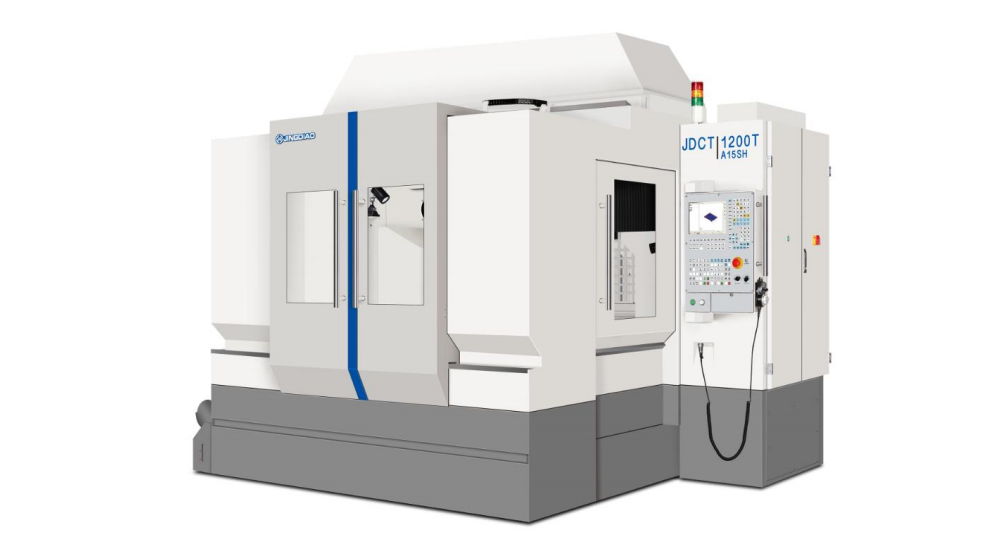

JDCT1200T_A15SH
二、机床规格参数
项目 | 名称 | 参数 | 备注 |
工作台 | 工作台尺寸 (mm) | 1250×850 | |
T型槽尺寸 (mm)×槽数 | 18×30×7 | ||
MAX 承重量 (kg) | 1000 | ||
机床尺寸 | 机床本体尺寸 （mm） | 2350×3100×2670 | |
整体尺寸 （mm） | 3200×3800×2670 | 包括电控柜、油箱、制冷机等附件 | |
附件尺寸 | 油箱容积 （L） | 174 | |
进料高度 | Z轴部件最下端至工作台面的MAX 高度 （mm） | 410 | 700立柱 |
主轴端面至工作台面的MAX 高度 （mm） | 490 | ||
刀库推出占用工作台尺寸 （mm） | 0 | ||
机床重量 | 机床总重量 (kg) | 11000 | 机床所有部件重量的总和 |
数控系统 | JD50数控系统 | ||
驱动系统 | 交流伺服 | ||
机床动力源 | 电源电压 | 三相380V/50Hz | |
总电源容量 (kVA) | 28 | ||
耗气量（L/min） | 200 | 不包含切削风冷 | |
气压源 (MPa) | 0.55 |
项目 | 名称 | 参数 | 备注 |
工作行程 | X轴 (mm) | 1200 | |
Y轴 (mm) | 800 | ||
Z轴 (mm) | 350 | ||
A轴回转角度 (°) | － | ||
B轴回转角度 (°) | － | ||
C轴回转角度 (°) | － | ||
最小分度(A/B/C轴) | － |
项目 | 名称 | 参数 | 备注 | |
进给 | 快速移动/旋转速度 | X/Y/Z轴(m/min) | 15 | |
A轴 [（°）/s] | － | |||
B轴 [（°）/s] | － | |||
C轴 [（°）/s] | － | |||
最高切削进给速度 | X/Y/Z轴(m/min) | 12 | ||
A轴 [（°）/s] | － | |||
B轴 [（°）/s] | － | |||
C轴 [（°）/s] | － | |||
项目 | 名称 | 参数 | 备注 | |
位置精度 | 定位精度 | X/Y/Z轴 (mm) | X:0.012/1200 Y:0.008/800 Z:0.008/350 | |
A轴 （″） | － | |||
B轴 （″） | － | |||
C轴 （″） | － | |||
重复定位精度 | X/Y/Z轴 (mm) | X:0.009/1200 Y:0.005/800 Z:0.005/350 | ||
A轴 （″） | － | |||
B轴 （″） | － | |||
C轴 （″） | － | |||
配JD150S-20-HA50/C主轴
项目 | 名称 | 参数 | 备注 |
电主轴 | 主轴直径 (mm) | Φ150 | 带编码器 |
最高转速 (r/min) | 20000 | ||
刀柄型式 | HSK-A50 | ||
电机功率 （kW） | 18 | ||
MAX 输出扭矩 (Nm) | 21.5 | ||
松刀气压 (MPa) | 0.52 | ||
启动时间（s） | 3 | ||
停止时间（s） | 3 |
项目 | 名称 | 参数 | 备注 |
刀库 | 刀库形式 | 伺服刀库 | |
刀库容量 | 18 | ||
刀柄型式 | HSK-A50 | ||

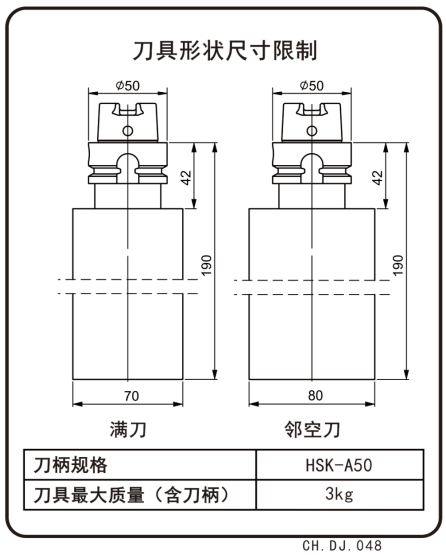

允许刀具尺寸 |
| ||
